产品介绍



徽隽机电曾经为诸多工程配套原材料及产成品储罐，广泛应用于油墨、涂料，农医药、锂电池、各类油脂，精细化工工程、生物制药工程和水处理工程、等诸多领域。储存物料操作方便、耐腐蚀、生产能力强、清洗方便、防震等优点，是在生产中储存，运输的关键设备之一。





HUGE（徽隽机电）储存罐等





类型	容积m3	工艺	工作温度	工作压力	厚度mm	适用物料	制造类型
储存罐加工	5-1000	电焊、氩弧焊	常温	常压	3-10	液体	非标定制



产品功能：化工原辅料储存；

制造材质：304、316、碳钢等

应用行业：化工、医药、食品、水处理等

适用物料：油漆、涂料、树脂、化妆品、化学品、食品、医药、等等





主要特点

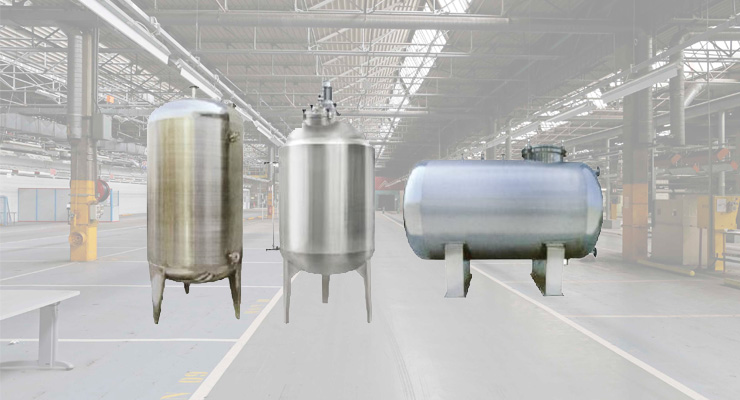

1.储存罐分为，立式储存罐和卧式储存罐，单层储罐、双层储罐和三层保温储罐。

2.储存罐规格齐全，生产工艺标准，自动焊焊接均匀，无泄漏点；设计合理，使用过程可配套设先进工艺、自动控制；罐体采用立式或卧式单层或双层结构，可根据用户要求充填保温材料。

3.根据储存能力不同由3-100（m3），储存能力在20（m3）以上的储罐，建议使用室外储存罐；超100（m3）以上的储罐，只能在现场制作。

4.储罐体附带装置如下：搅拌机（可选），CIP清洗喷淋头（可选），人孔，温度孔，液位计孔，防菌呼吸气孔，无菌采样口，进、出料口、底部放空口等。







技术参数（均可非标定制）





立式储罐
公称容积	全容积	筒体直径	筒体壁厚	筒体长度	总长度	总重量
（m3）	（m3）	（mm）	（mm）	（mm）	（mm）	（kg）
10	10.53	2000	8	2600	3100
20	20.95	2600	8	3000	4000
30	32.62	3000	8	4000	5050
50	59.62	3500	8	4500	5500
60	69.18	4000	10	5000	6000
80	89.73	4000	10	6500	8000
100	110.94	4000	10	8000	9000





卧式储罐
公称容积	全容积	筒体直径	筒体壁厚	筒体长度	封头厚度	总长度	总重量
（m3）	（m3）	（mm）	（mm）	（mm）	（mm）	（mm）	（mm）
10	10.02	1600	6	4400	8	5266	1720
20	20.57	2000	8	5800	10	6900	3410
30	30.42	2200	8	8000	8	5850	4400
40	40.17	2400	8	8000	12	9304	5750
50	59.62	2600	8	8400	12	9804	6550
60	64.18	3000	10	8000	14	9608	9200
80	79.73	3000	10	10200	14	11808	10900
100	100.94	3000	10	13200	14	14808	13100



备注

* 本公司对产品技术参数及图片拥有解释权,如有更改以实物为准。

* 表中处理量是以"水"为介质时测定的数据，选型应根据实际产品的粘度、比重等参数进行计算。

* 如有高温高压、易燃易爆、腐蚀性等工况时，须向销售工程师提供详细数据，可选型定制。

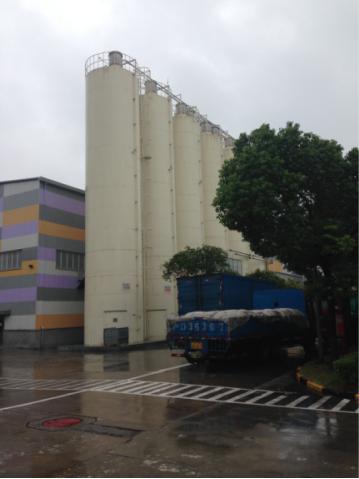

室外大型立式储罐（碳钢）
