产品介绍



HJGZ-ZS-30A/B型真石漆灌装机是针对高粘度、大颗粒固含量涂料设计的，设备组成：称重灌装系统、机架、不锈钢辊道、压盖系统、气动控制、电器控制等系统组成。适用范围：真石漆、岩片漆、装饰漆等。

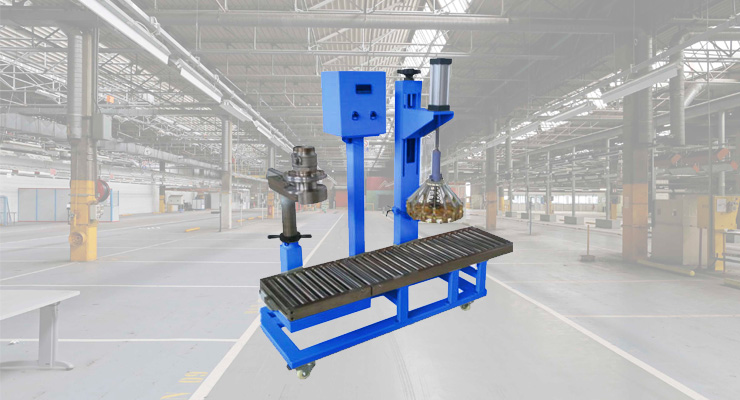

真石漆灌装机





类型	定量形式	灌装量L	灌装速度桶/h	灌装精度	气源压力Mpa	物料类型	制造类型
真石漆灌装	称重计量	0-30	160-240	0.25%	0.4-0.8	中低黏度	非标定制







产品功能：定量灌装、自动压盖、防滴漏装置

控制类型：称重计量，可调节灌装量，

灌装形式：自动灌装、自动压盖、人工上桶、人工上盖、

应用行业：真石漆、岩片漆、装饰漆、油脂、各类中低黏度物料

适用物料：真石漆、岩片漆、装饰漆、油脂、各类中低黏度物料等等



主要特点



1.该系统采用秤重式灌装（电子秤梅特勒.托利多），计量精度高。

2.配置大小给料阀门，大阀门快给料，小阀门慢给料，组合式加料，既能提高灌装速度又能保证灌装精度。

3.物料接触元件SUS304或SUS316L不锈钢制造，耐磨耐腐蚀。

4.10-50kg灌装量可调节，但要考虑压盖桶体的限制。

5.气动夹盖和气动压盘装置一键操作。





操作步骤



1.人工放桶至灌装头下方，启动灌装信号，自动开启大小给料阀门；

2.到设定工作点 ① 关闭快给料阀门；到设定工作点 ②  关闭慢给给料阀门；

3.人工加盖并移桶至压盖工位（有辅助定位装）；

4.启动压盖信号，压盖结束，人工移提桶入库。



产品技术参数



驱动电机：三相交流异步电机（普通型/防爆型）

驱动电源： 380V/50HZ（可根据客户要求定制）

接触材质： SUS304或SUS316L

电子秤： 梅特勒.托利多





序号	项目	参数	数量（套）
1	称量范围	10-50kg（可定制）	1
2	称量速度	160-240次/小时	1
3	灌装准确度	0.2级（±0.2%）	1
4	分度值	e=d=（10g～100g)	1
5	功率	功率  ≤550w	1
6	配备气源	流量0.1m3/min 压力0.4～0.8MPa(用户配备储气罐，以避免瞬时流量不够)	1
7	工作温度	0℃～40℃	1
8	输送距离	1100mm	1
9	封口尺寸	定制customized	1
10	长×宽×高	1650×900×1850mm	1
11	用户自备	电源，气源(空气压缩机)，进料管道及阀门



备注

* 本公司对产品技术参数及图片拥有解释权,如有更改以实物为准。

* 表中处理量是以"水"为介质时测定的数据，选型应根据实际产品的粘度、比重等参数进行计算。

* 如有高温高压、易燃易爆、腐蚀性等工况时，须向销售工程师提供详细数据，可选型定制

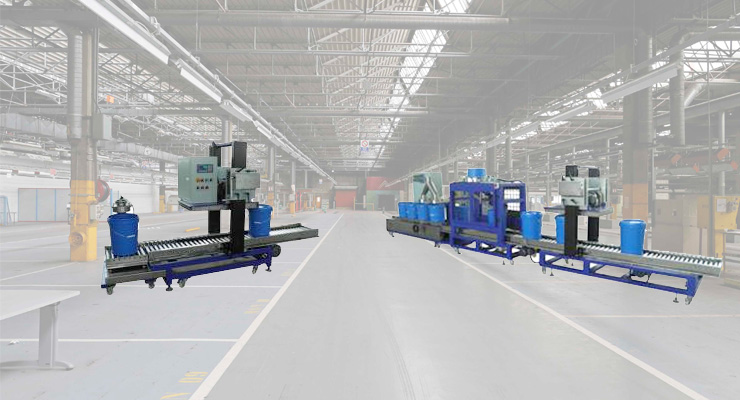

HJGZ-QZS-30B型全自动真石漆灌装机
