半自动液体灌装机
HJGZ-DS-200LA/B型

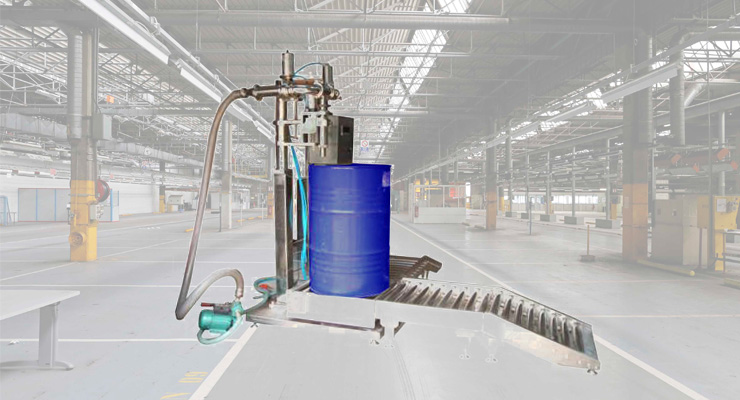

 HJGZ-DS-200LA型半自动大桶灌装机


产品介绍





HJGZ-DS-200LA/B型系列半自动灌装机涂料液体灌装机属于升降潜入式灌装机。适合大桶、吨桶定量灌装,灌装流程:人工送桶上输送滚筒、设置灌装计量(电子秤计重),灌装枪头潜入式灌装,人工上盖紧盖、小盖可手动旋盖机旋盖。可分单桶灌装和多桶灌装(常用一托盘4桶连灌)




适用于多种行业各类液体的定量灌装。例:石油化工原料、润滑油、油脂、涂料、油墨、胶水、沥青、日用化工、食品原料、食用油、添加剂、香精、制药原料、乳业等等。




HUGE(徽隽机电)HJWS-E防爆加Ex)








类型


定量形式


灌装量L


灌装速度桶/h


灌装精度


气源压力Mpa


物料类型


制造类型


大桶灌装


称重计量


50-200


15-60


0.25%


0.4-0.8


        液体


非标定制





产品功能:定量灌装、自动压盖,潜入式灌装,防滴漏装置;
灌装形式:自动灌装、人工移桶、斜坡上下滚筒移动,
控制类型:称重定量计量,可调节灌装量,
应用行业:油漆、涂料、油墨、日用化工、农医药、各类油脂
适用物料:油漆、涂料、化妆品、化学品、胶水、润滑油、食品、医药、添加剂等等


主要特点





1.人工取桶上桶,减少设备投入,大桶灌装频次不高,完全满足生产需求。


2.自动灌装装置设有自动计量器(电子秤梅特勒.托利多),精度达到0.25%,操作人员根据包装物提前设定灌装量,人工按钮,灌装机按照计量标准通过灌装头将物料灌装到包装桶里。


3.灌装枪头气动升降,潜入桶内,从低液位开始灌装,随着液位上升,枪头逐渐升起,慢慢提到桶口位置,完成灌装;防止飞溅,准确快捷,没有浪费,更不会污染环境。灌装好桶将经过轨道(可选人工和动力)传输到下一个环节。
a.、称重数值在线显示,可设置净重/毛重二种灌装方式(含桶重/不含桶重)
b.、灌装速度先快速,后慢速,快给料保证产量,慢给料保证精度;
c.、灌装量50-1000L任意可调;
d.、灌装头、管道采用快装结构,清洗方便。



4.人工上盖、紧盖,盖好盖子的桶移出灌装工位,上盖压盖,然后借助斜坡滚筒下到地面;或者动力滚筒输送出生产线;如果是小盖,可以增加气动马达旋盖机,人工旋盖即可。



产品技术参数





驱动电机:三相交流异步电机(普通型/防爆型)
驱动电源: 380V/50HZ(可根据客户要求定制)
接触材质: SUS304或SUS316L
电子秤: 梅特勒.托利多



序号 型号
(防爆加Ex)
灌装方式 范围
(L)
速度
(桶/h)
精度
(%)
气源流
(m3/m)
气源压力
(MPa)
液体温度
(℃)
1 HJGZ-DS-200A 单桶 50-200 40-60 0.25 0.3 0.4~0.6 ≤40
2 HJGZ-DS-200B 四桶连灌 50-200 40-60 0.25 0.3 0.4~0.6 ≤40
3 HJGZ-DS-1000 吨桶单桶 50-1000 10月15日 0.25 0.3 0.4~0.6 ≤40
4 用户自备 输料泵、过滤器、电源,气源、进料管及阀门,客户现场备储气罐,避免气压不够。

备注
* 本公司对产品技术参数及图片拥有解释权,如有更改以实物为准。
* 表中处理量是以"水"为介质时测定的数据,选型应根据实际产品的粘度、比重等参数进行计算。
* 如有高温高压、易燃易爆、腐蚀性等工况时,须向销售工程师提供详细数据,可选型定制

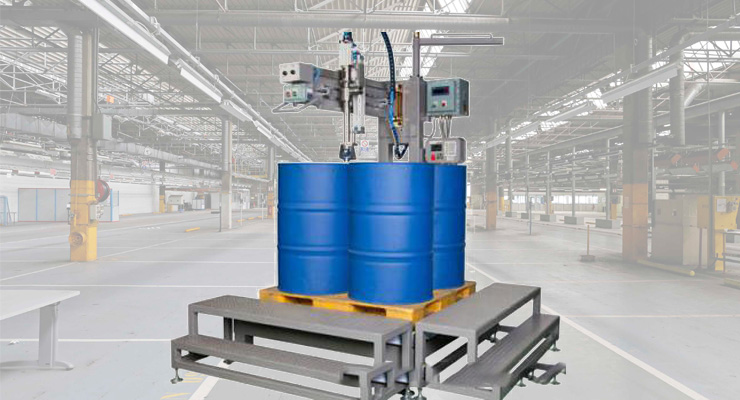

HJGZ-DS-200LB型四桶灌装机

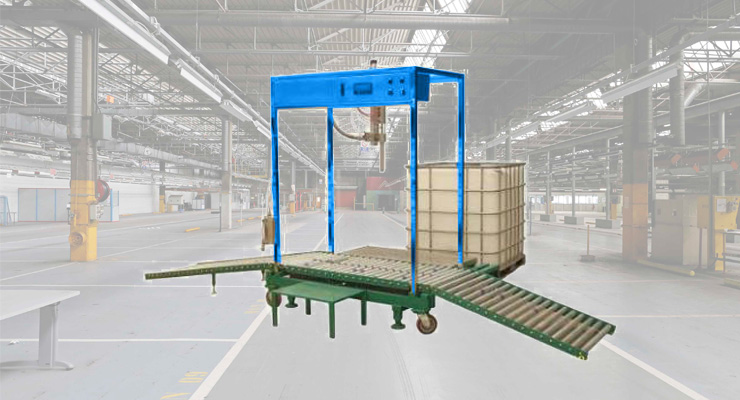

HJGZ-DS-1000型吨桶灌装机

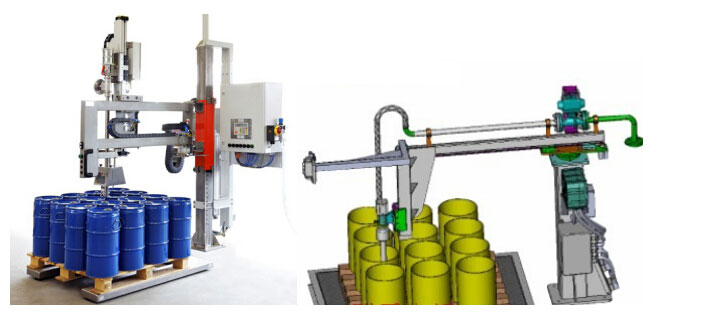

HJGZ-DS-200LB型多桶灌装机



HJGZ-DS-200LA型双桶灌装机(带手提旋盖机)
