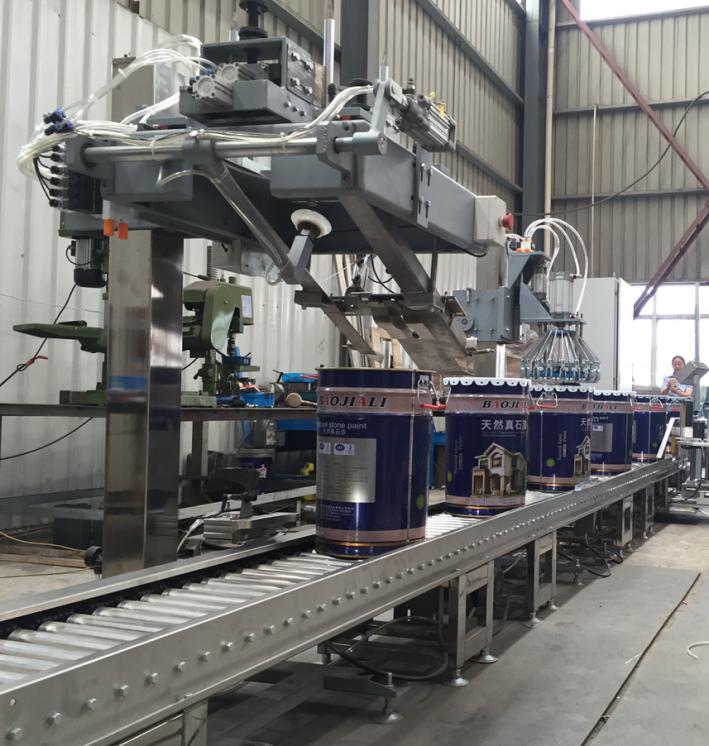

HJGZ-QS-30A1Ex型全自动灌装线
产品介绍
涂料液体灌装机分类，从生产的自动化程度来讲分为半自动灌装机和全自动灌装生产线.从灌装物料性质分防爆型灌装机和普通灌装机。灌装方式：普通潜入式灌装和升降潜入式灌装。
HJGZ-QSA/B型系列灌装机从包装桶的取用环节就采用全自动生产，只需要将相同规格和型号的桶整齐摆放在上桶输送线的前端，专业机械手在PLC及传感器的指挥下，自动完成：理桶、分桶、定量灌装、自动上盖、压盖、自动码垛、上托盘、托盘堆满自动送出包装线，完成灌安装任务；
适用于多种行业各类液体、膏体的定量灌装、封盖、堆垛。例：石油化工原料、润滑油、油脂、涂料、油墨、胶水、沥青、日用化工、食品原料、食用油、添加剂、香精、制药原料、乳业等等。
HUGE（徽隽机电）HJGZ-QS-30A/B型（防爆加Ex）
|
类型 |
定量形式 |
灌装量L |
灌装速度桶/h |
灌装精度 |
总功率Kw |
物料类型 |
制造类型 |
|
全自动灌装 |
称重计量 |
0-30 |
500-700 |
0.25% |
55 |
液体 |
非标定制 |
产品功能：定量灌装、自动包装、自动码垛，防滴漏装置
灌装形式：自动上桶、自动灌装、自动上盖、自动压盖、自动码垛、托盘输出
控制类型：称重计量，可调节灌装量，PLC、传感器、全自动控制，
应用行业：油漆、涂料、油墨、日用化工、农医药、各类油脂
适用物料：油漆、涂料、化妆品、化学品、胶水、润滑油、食品、医药、添加剂等等
主要特点
1.自动理桶、取桶加速了输送速度。每次准确取出一个包装桶，通过动力轨道精确地输送到灌装头下面。

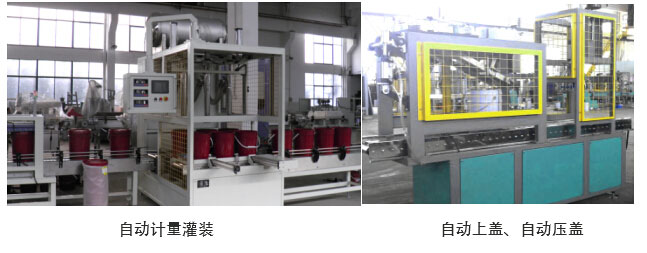

2.自动灌装装置设有自动计量器（电子秤梅特勒.托利多），操作人员根据包装物提前设定灌装量，按照计量标准通过灌装头将物料灌装到包装桶里。准确快捷，没有浪费，更不会污染环境。灌装好桶将经过动力轨道传输到下一个环节。
a.、称重数值在线显示，可设置净重/毛重二种灌装方式（含桶重/不含桶重）
b.、灌装速度先快速，后慢速，快给料保证产量，慢给料保证精度；
c.、灌装量5-50任意可调；
d.、可配物料缓冲料斗容积300L，材质SUS304或316L。
e.、灌装头、管道采用快装结构，清洗方便。
3.自动理盖、上盖、压盖，灌装好的桶，输送到自动理盖机下，分盖机通过机械手，每次吸取好一个桶盖，准确放置到灌装好的桶上面；自动压盖机会立即配合动作将桶盖压紧封口。

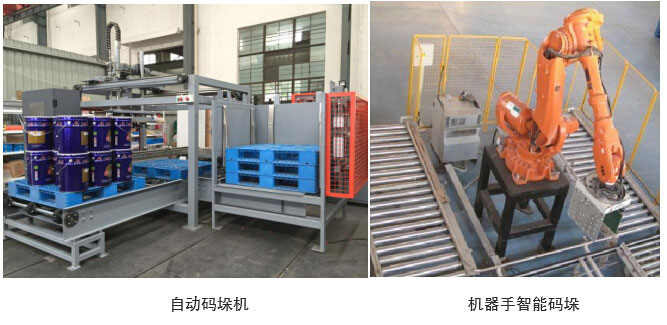

4.自动堆垛，置入托盘。压盖完成的包装桶，传递到自动堆垛机下。此时自动堆码垛机已将托盘输送到指定位置，同时堆垛机通过机械手，将装满物料的包装桶提起放置到固定的托盘内。当托盘内涂料桶的个数达到指定数目，机械手会自动将放置桶的托盘运输到指定位置，输送带自动将托盘送出生产线。
5.HJGZ-QSB型灌装机在A型基础上发展，增加了机器手码垛；输送带将托盘输送到固定位置，机器手将压好盖的包装桶提起，按顺序放置到托盘上，托盘堆满，输送带将托盘送出生产线。机器手堆垛速度可调，效率高，失误率低。
6.以上单元，一般根据物料特性、包装物外形、现场操作工岗位分配等需要，也可选配，半人工参与半自动化灌装；动力轨道可选高度500mm或750mm；
产品工作原理一览表
| 序号 | 系统名称 | 单元设备名称 | 参数及详细说明 | 单元数量 |
| 1 | 理桶系统 | 全自动理桶机 | 理桶速度：500-700桶/小时，包括不锈钢动力辊道输送线和自动分桶、上桶装置 | 1套 |
| 2 | 灌装系统 | 全自动灌装机 | 称重式定量灌装，电子秤：梅特勒.托利多，灌装精度：±0.25%，灌装速度：500-700桶/小时，材质：Q235+SUS304；防滴漏灌装头特点：灌装精度高，速度快，失误率低 | 1套 |
| 3 | 上盖系统 | 自动取盖上盖机 |
由传感器、执行机构、动力输送滚道等部分组成 上盖速度：500-700桶/小时 |
1套 |
| 4 | 压盖系统 | 全自动压盖机 | 由工位传感器、定位装置、压盖执行机构、动力输送滚道等部分组成，压盖速度：500-700桶/小时 | 1套 |
| 5 | 堆垛系统 | 堆垛机 | 由工位传感器、定位装置、机械手、输送系统、上托盘系统。托盘尺寸1200×1200×150(可以订制) | 1套 |
| 6 | 智能码垛系统 | 机器手码垛 | 由机器手（可以是两只，另一只运送托盘），传感器，定位装置等组成，堆垛速度根据灌装速度可调； | 1套 |
产品技术参数
驱动电机：三相交流异步电机（普通型/防爆型）
驱动电源： 380V/50HZ（可根据客户要求定制）
接触材质： SUS304或SUS316L
电子秤： 梅特勒.托利多
| 序号 | 项目 | 技术参数 |
| 1 | 灌装范围 | 5-30L /桶（可调） |
| 2 | 灌装速度 | 500-700桶/小时 |
| 3 | 计量精度 | 0.25% |
| 4 | 电源电压 | AC380V /50Hz±2Hz |
| 5 | 气源参数 | 流量 0.3m3/min 压力 0.4～0.6MPa |
| 6 | 环境温度 | 0℃～40℃ |
| 7 | 灌装线功率 | 35KW |
| 8 | 码垛线功率 | 20KW |
| 9 | 液体温度 | ≤40℃ |
| 10 | 封口压盖直径 | 直径≤300mm高度可调 |
| 11 | 用户自备 | 输料泵、过滤器、电源，气源、进料管及阀门 |
备注
* 本公司对产品技术参数及图片拥有解释权,如有更改以实物为准。
* 表中处理量是以"水"为介质时测定的数据，选型应根据实际产品的粘度、比重等参数进行计算。
* 如有高温高压、易燃易爆、腐蚀性等工况时，须向销售工程师提供详细数据，可选型定制。

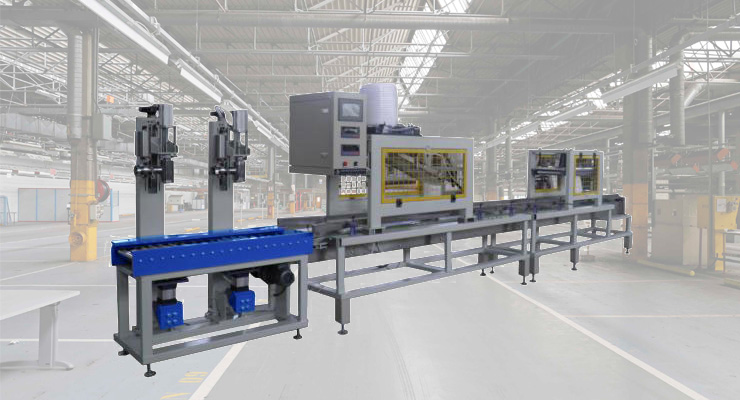

HJGZ-QS-30A2FEx型自动灌装线
带料桶双头自动灌装机
自动下盖、压盖单元
可选配单元

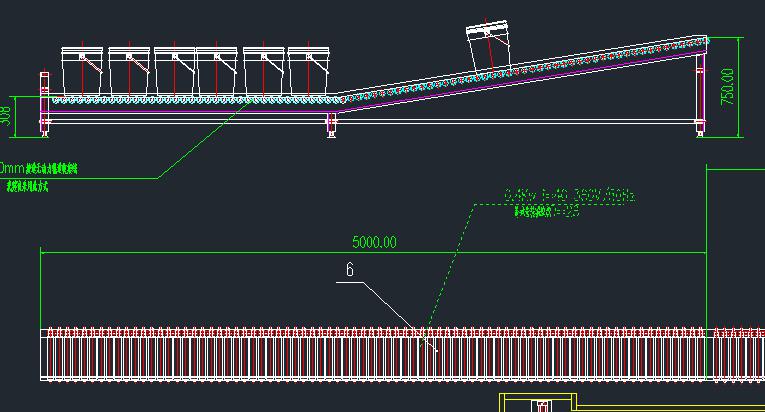

坡道装卸（降低操作台高度，节省人力）

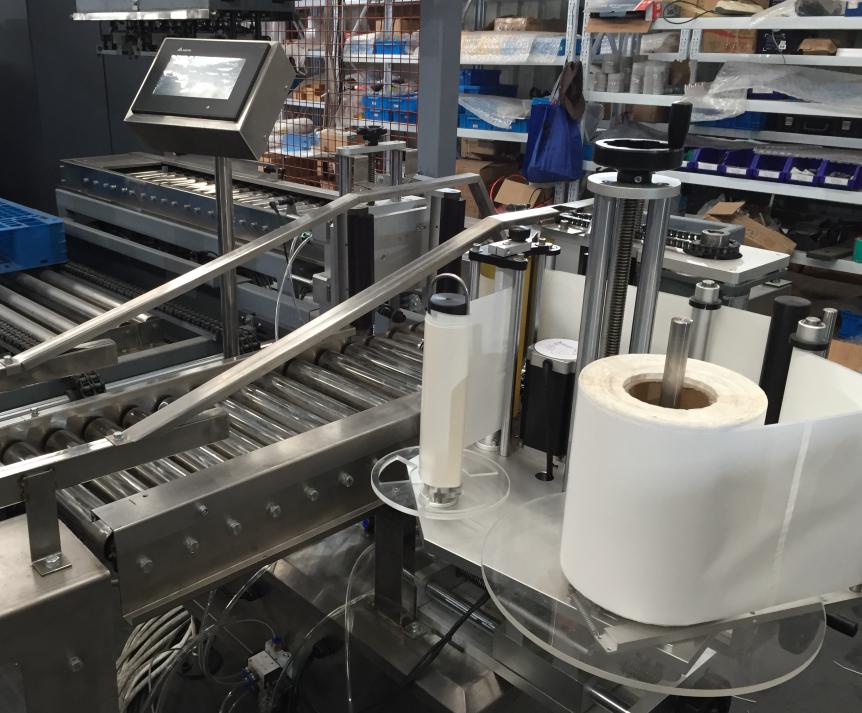

自动贴标
